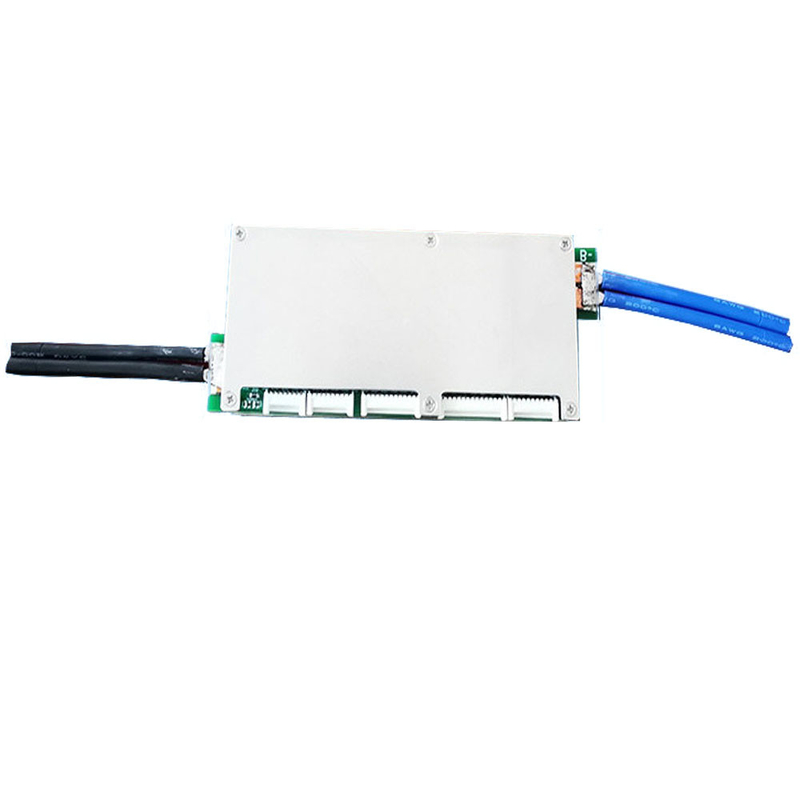

Wysokoprądowe inteligentne Bms dla baterii litowo-jonowej, Ant Bms 32S z BT

Antena wysokoprądowa 8s do 32s 100a 200a 300a Bateria LTO BMS Li Ion Lifepo4 LTO Smart Bms z BT

Wprowadzenie produktów:
Prąd ładowania: 50A
Prąd balansu: 100MA
Metoda okablowania: ten sam port
Rozmiar: długość 19 CM szerokość 7 CM grubość 2.5 CM)
Napięcie pojedynczej komórki: zakres wykrywania 1V-4,6V, dokładność poniżej 5Mv
Przeciążony i zapłacony: chroniony
Zabezpieczenie przed zwarciem: można ustawić prąd zabezpieczający przed zwarciem;
Połączenie BT: dla Androida
Odpowiednia bateria:
Wersja od 8S do -32S:
Akumulator litowo-jonowy 8-32S;Bateria Lifepo4 8-32S; 10-32S tytanowa litowa LTO
Licznik Coulomba: dokładne obliczenia na podstawie prądu w funkcji czasu
Pozostała pojemność baterii, zakres błędu jest mniejszy niż 5%
Pobór mocy: 3MA w pracy
1,5MA w trybie czuwania

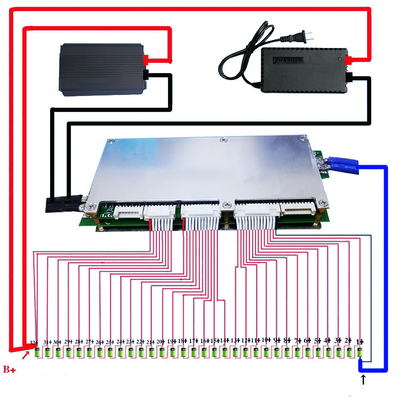

Uwaga: kabel jest podłączony od pierwszego czarnego przewodu po prawej stronie do całkowitej ujemnej elektrody zestawu akumulatorów, która
jest elektrodą ujemną pierwszego ogniwa baterii.

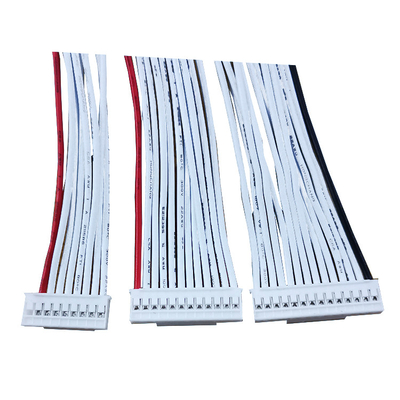

Następnie zacznij od czarnego przewodu i zacznij od pierwszego białego przewodu od prawej do lewej do pierwszej komórki, drugiej komórki, trzeciej komórki
akumulatora itd., a następnie podłącz kolejno do dodatniej elektrody każdego ogniwa.Minimalna liczba komórek, które mają być
podłączony jest 8S, a baterie poniżej 32S nie są puste.Po podłączeniu użyj multimetru do pomiaru napięcia!
w rzędzie wtyczek.Nie ma problemu, aby potwierdzić, że napięcie jest prawidłowe przed podłączeniem do płyty zabezpieczającej To samo
przewód jest podłączony do przewodu czerwonego, niezależnie od jego koloru), zwróć uwagę, że ostatni czerwony przewód na trzecim i ostatnim gnieździe to B+, który
dostarcza zasilanie do płyty zabezpieczającej.Podłączany jest do kabla ostatniego ogniwa baterii.Oznacza to, że potrzebne są dwa przewody
podłączyć do bms na ostatnim dodatnim biegunie akumulatora.Za ostatnim czerwonym przewodem trzeciego gniazda znajduje się dziura
a B+ jest nadmiarowe.Możesz to zostawić w spokoju.Inne instrukcje są takie same jak płyta ochronna 24 S

Zapytanie ofertowe

1. Jaki jest wspólny port i oddzielny port?jaka jest różnica?
Jako przykład bierzemy 13S 48V 15A BMS, wspólny port 15A oznacza, że ​​katoda ładująca i katoda rozładowania są połączone w tym samym punkcie końcowym (nasz P-), katoda ładująca i katoda rozładowania są używane we wspólnym połączeniu
port, więc prąd ładowania i prąd rozładowania są takie same 15A.podczas gdy oddzielny port jest oddzielnie podłączony przez katodę ładowania (C-) i katodę rozładowania (P-), więc prąd ładowania i prąd rozładowania są różne, prąd rozładowania 15A, prąd ładowania 8A.

2.Jaka jest funkcja równowagi?
Zasada działania i funkcja są następujące, gdy napięcie jednej komórki osiąga napięcie alarmowe (Li-ion do 4,18 V, LifePo4 do (3,6 V), wtedy równowaga ogniw zaczyna działać, rezystancja równowagi zaczyna rozładowywać się z 35mA (gdy równowaga rozładowanie zaczyna działać, BMS zacznie się trochę nagrzewać, co jest normalnym odbiciem), ogniwo jest zarówno w stanie ładowania, jak i rozładowania, a inne, które nie osiągnęły napięcia alarmowego (Li-ion 4,18 V, LifePo4 3,6 V) są tylko w stanie ładowania, nie rozładowują się, gdy napięcie szybkiego ogniwa zostanie osiągnięte do napięcia alarmowego (Li-ion 4,25 V, LifePo4 3,75 V) BMS uruchamia się z ochroną zasilania, wszystkie pozostałe ogniwa są w stanie zatrzymania ładowania, ten proces włącz ładowanie baterii w prądzie równowagi, a napięcie baterii jest w stanie równowagi, ale gdy różnica napięć w ogniwie jest w dużym zakresie, równowaga nie może działać dobrze

3. Związek między pojemnością baterii a prądem BMS?
Nie ma bezpośredniego związku między pojemnością akumulatora a prądem BMS, duża pojemność nie oznacza dużej baterii, ale polegaj na stałym prądzie, to znaczy, jeśli twój silnik jest mocny, powinieneś wybrać wysoki prąd BMS, nie jest on zależny na pojemności baterii.

4. Jaki typ ładowarki wybrać?
Bateria litowa musi wybrać konkretną ładowarkę, nie używaj ładowarki do akumulatora kwasowo-ołowiowego, ponieważ ładowarka kwasowo-ołowiowa może mieć MOS z ochroną przed przebiciem pod wysokim ciśnieniem, która nie chroni BMS przed ładowaniem.Napięcie ładowarki Life Po4=zestaw akumulatorów nr X3,6V, podczas gdy napięcie ładowarki litowo-jonowej=zestaw akumulatorów nr X4,2V.

5. Jaki aktualny BMS wybrać?
Weźmy jako przykład 10S 36V: jaki aktualny BMS wybierzesz, zależy od mocy twojego silnika roweru elektrycznego i ograniczenia prądu sterownika.np. wybierz 15A dla poniżej 350W, 20A dla poniżej 500W, 30A dla poniżej 800W, 60A dla Below 1000W, powyżej 1200W skontaktuj się z naszym specjalistą serwisowym w celu uzyskania sugestii, w sumie prąd podtrzymania powinien być wyższy niż ograniczenie prądu w sterowniku.

6. Czy mój BMS jest uszkodzony?
jeśli chcesz ocenić, czy BMS jest uszkodzony, wykonaj następujące kroki, aby sprawdzić, czy napięcie każdego ogniwa jest takie samo
woltomierz?jeśli różnica napięcia ogniwa przekracza 1,0 V, wyświetlany jest błąd, że nie może działać daleko, brak zasilania w
zasięg początkowy, krótki czas ładowania, wszystkie te problemy są prawie spowodowane przez ogniwa akumulatora, jeśli uszkodzony BMS jest wyświetlany jako brak naładowania, brak rozładowania, brak rozładowania, gdy akumulator ma napięcie.
