Name: System zarządzania akumulatorem 8S 24v BMS, BMS do akumulatora kwasowo-ołowiowego 100A 120A
Brand: XUWEN
SKU: 8S 24V 80A 100A 120A Lifepo4 BMS
Price: 1.00 USD
Availability: InStock
Rating: 5 (186 reviews)

Dom Produkty System zarządzania akumulatorem LiFePO4 BMS

System zarządzania akumulatorem 8S 24v BMS, BMS do akumulatora kwasowo-ołowiowego 100A 120A

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	XUWEN
Orzecznictwo:	CE,FCC,RoHS,UN38.3,MSDS
Numer modelu:	8S 24V 80A 100A 120A Lifepo4 BMS

Zapłata:

Minimalne zamówienie:	1 szt.
Cena:	To be negotiated
Szczegóły pakowania:	Pakowane w karton eksportowy
Czas dostawy:	Do negocjacji
Zasady płatności:	T/T, Western Union, MoneyGram
Możliwość Supply:	1000000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

Szybkość rozładowania::	80A 100A 120A	Materiał bazowy::	włókno szklane
Min. Min. Line Spacing: Odstępy między wierszami::	0,003''	Podanie::	ebike, e-skuter, łódź, e-deskorolka
Grubość płyty::	16mm	Min. Min. Line Width: Szerokość linii::	0,1 mm
High Light:	System zarządzania akumulatorem 100A 24v BMS , system zarządzania akumulatorem 120A 24v BMS , 24v BMS do akumulatora kwasowo-ołowiowego

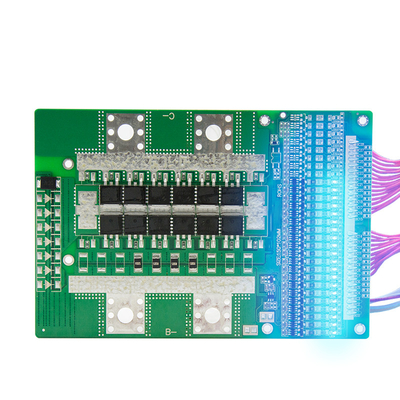

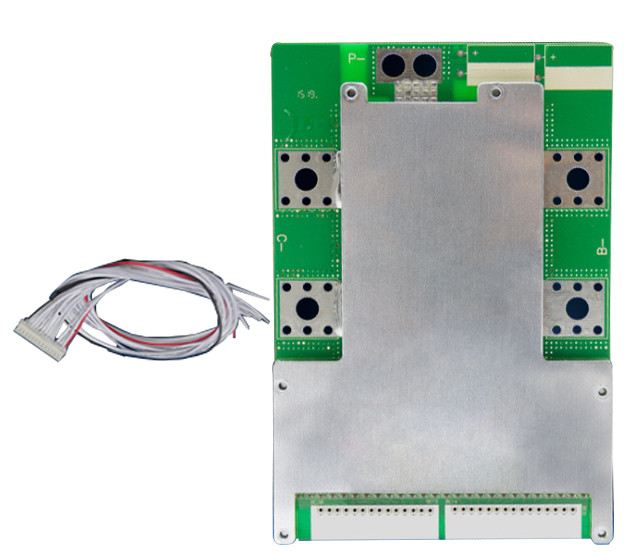

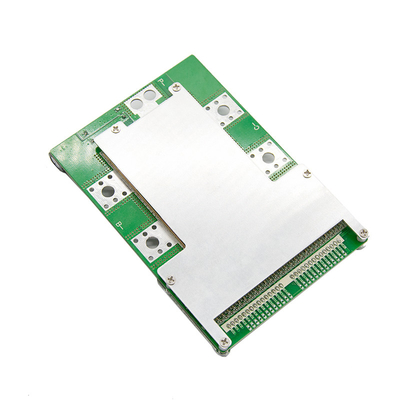

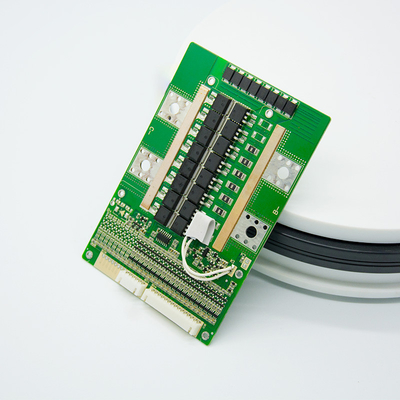

8S 24V 80A 100A 120A Lifepo4 BMS System zarządzania akumulatorem do akumulatora kwasowo-ołowiowego

Ten BMS jest przeznaczony do akumulatorów do falownika, rowerów elektrycznych i motocykli elektrycznych. Może być stosowany do
baterie litowe o różnych właściwościach chemicznych, np. litowo-jonowy, litowo-polimerowy.Fosforan litowo-żelazowy itp. Ochrona

Płyta ma dużą ładowność, a maksymalny ciągły prąd rozładowania może osiągnąć 80A 100A 120A.

● Ochrona serii 4~24 ogniw

● Różne funkcje ochrony ładowania i rozładowania

● Nadprądowe rozładowania, zabezpieczenia przeciwzwarciowe procesów funkcjonalnych sprzętu

● rezerwuje wyłącznik kontroli rozładowania i pozycję zabezpieczenia temperatury rozładowania,

● Bardzo niski pobór prądu statycznego

● Zawiera funkcję wyrównywania ładowania

Funkcje	Przedmioty testowe	specyfikacja			Jednostka
Funkcje	Przedmioty testowe	Min.	Rodzaj	Maks.	Jednostka
Prąd roboczy	prąd ładowania	-	-	100	A
Prąd roboczy	Prąd rozładowania	-	-	100	A
Ochrona ładowania	Napięcie ładowarki (CC-CV) lifepo4	Seria baterii *3,6			V
	Napięcie ładowarki (CC-CV) Li-ion	Seria baterii * 4,2			V
	Zabezpieczenie przed przeładowaniem napięcia lifepo4	3.600	3.650	3.700	V
	Zabezpieczenie przed przeładowaniem napięciem litowo-jonowym	4,220	4.250	4.280	V
	Czas opóźnienia ochrony przed przeładowaniem	500	1000	1500	SM
	Zabezpieczenie przed przeładowaniem napięcia odzyskiwania lifepo4	3.400	3.450	3.500	V
	Zabezpieczenie przed przeładowaniem napięcia powrotnego Li-ion	4,140	4.180	4,230	V
Ochrona przed rozładowaniem	Napięcie zabezpieczające przed nadmiernym rozładowaniem lifepo4	2.400	2500	2.600	V
	Napięcie zabezpieczające przed nadmiernym rozładowaniem Li-ion	2.700	2.800	2.900	V
	Czas opóźnienia ochrony przed nadmiernym rozładowaniem	50	100	200	V
	Zabezpieczenie przed nadmiernym rozładowaniem napięcie przywracania lifepo4	2.900	3.000	3.100	V
	Napięcie powrotne ochrony przed nadmiernym rozładowaniem Li-ion	2.800	2.900	3.000	V
	Stan odzyskiwania ochrony przed nadmiernym rozładowaniem	Odłącz obciążenie lub aktywację ładowania
Zabezpieczenie nadprądowe	Wartość zabezpieczenia nadprądowego ładowania	_	_	_	A
	Opóźnienie nadprądowe ładowania	_	_	_	SM
	Regulacja zwolnienia ładowania	_
	Rozładowanie nadprądowe 1 wartość prądu ochrony	320	360	400	A
	Opóźnienie zabezpieczenia nadprądowego rozładowania 1	50	100	200	SM
	Stan przywrócenia zabezpieczenia nadprądowego rozładowania	Odłącz obciążenie lub aktywację ładowania
Zabezpieczenie przed zwarciem	Czas opóźnienia zabezpieczenia zwarciowego	100	200	300	nas
Zabezpieczenie przed zwarciem	Odzyskiwanie zabezpieczenia zwarciowego	Odłącz obciążenie
Zrównoważona funkcja	Zrównoważone napięcie włączania lifepo4	3.400	3.450	3.500	V
	Zrównoważone napięcie włączania litowo-jonowe	4.170	4.190	4,220	V
	Zrównoważony prąd	20		30	mama
Temperatura ochrona (instalowana wewnętrznie)	wartość ochrony temperatury	_	75	_	℃
Temperatura ochrona (instalowana wewnętrznie)	wartość zwolnienia zabezpieczenia temperaturowego	_	53	_	℃
Opór wewnętrzny	Rezystancja wewnętrzna pętli rozładowania	_	10	20	Pan
Samokonsumpcja	Tryb pracy	_	20	50	uA
Wilgotność robocza	Normalny zakres pracy	-20	_	70	℃
Temperatura przechowywania	Wilgotność <90%, bez kondensacji	-40	_	85	℃
Rozmiar płyty ochronnej	Dł. * Szer. * Wys.	15010216			mm

Opis funkcji ochrony
Ochrona przed przeładowaniem: gdy bateria jest w stanie naładowania, napięcie stale rośnie.Gdy płyta ochronna wykryje, że napięcie dowolnego ogniwa jest wyższe niż wartość ochrony przed przeładowaniem, płyta ochronna natychmiast rozpocznie odliczanie czasu.Gdy czas osiągnie opóźnienie ochrony przed przeładowaniem, płyta ochronna wyłączy ładującą rurę MOS, w tym czasie nie można jej naładować.

Odzyskiwanie ochrony przed przeładowaniem
Po pojawieniu się zabezpieczenia przeciwprzepięciowego na płytce zabezpieczającej, napięcie akumulatora spadnie przy statycznym lub rozładowanym stanie akumulatora.Gdy płyta ochronna wykryje, że każde napięcie jest niższe niż napięcie odzyskiwania ochrony przed przeładowaniem, płyta ochronna wyśle ​​sygnał i włączy ładującą lampę MOS do ładowania.

Ochrona przed nadmiernym rozładowaniem
Gdy akumulator jest w stanie rozładowania, napięcie spada.Gdy płyta ochronna wykryje, że napięcie dowolnego ogniwa jest niższe niż wartość ochrony przed przeładowaniem, płyta ochronna natychmiast rozpocznie odliczanie czasu.Gdy czas osiągnie opóźnienie ochrony przed nadmiernym rozładowaniem, sygnał wyjściowy płyty zabezpieczającej wyłączy rozładowaną rurę MOS, obwód blokady obciążenia będzie działał, ale w tym momencie nie może się rozładować.Odzyskiwanie ochrony przed nadmiernym rozładowaniem: Po pojawieniu się ochrony przed nadmiernym rozładowaniem na płycie ochronnej napięcie akumulatora wzrośnie w stanie statycznym lub rozładowania akumulatora.Gdy płyta ochronna wykryje, że każde napięcie jest wyższe niż
napięcie powrotne ochrony przed nadmiernym rozładowaniem.W tym momencie odłącz obciążenie lub ładowanie, płyta ochronna wyśle ​​sygnał i włączy ładującą rurę MOS do ładowania.

Zabezpieczenie nadprądowe
Gdy bateria znajduje się w stanie statycznym lub rozładowania, prąd nagle wzrasta.Gdy płyta zabezpieczająca wykryje, że prąd osiąga wartość zabezpieczenia nadprądowego, płyta zabezpieczająca rozpocznie odliczanie czasu w tym czasie.Gdy czas trwania prądu w obwodzie osiągnie czas opóźnienia zabezpieczenia nadprądowego, sygnał wyjściowy płyty zabezpieczającej wyłączy rozładowaną rurę MOS, a obwód blokady obciążenia będzie działał.W tej chwili nie można przeprowadzić rozładowania.

Odzyskiwanie zabezpieczenia nadprądowego
Po pojawieniu się zabezpieczenia nadprądowego rozładowania na płycie zabezpieczającej, rozładowania rura MOS jest wyłączona, a prąd w pętli staje się 0. W tym czasie obciążenie jest odłączane lub ładowane, sygnał wyjściowy płyty zabezpieczającej włączy się rozładuj rurkę MOS do rozładowania.
