24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną
  • 24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną
  • 24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną
  • 24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną
  • 24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną
24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną

24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną

Miejsce pochodzenia CHINY
Orzecznictwo CE/RoHS/UN38.3/MSDS/BIS
Numer modelu 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
Szczegóły Produktu
Seria::
3s-30s
Podanie::
Energia słoneczna
Prąd bilansowy::
22-33mA
Wspólny port::
TAK

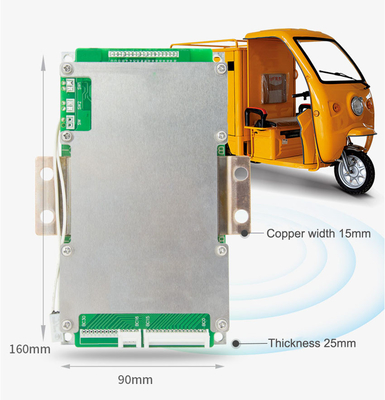

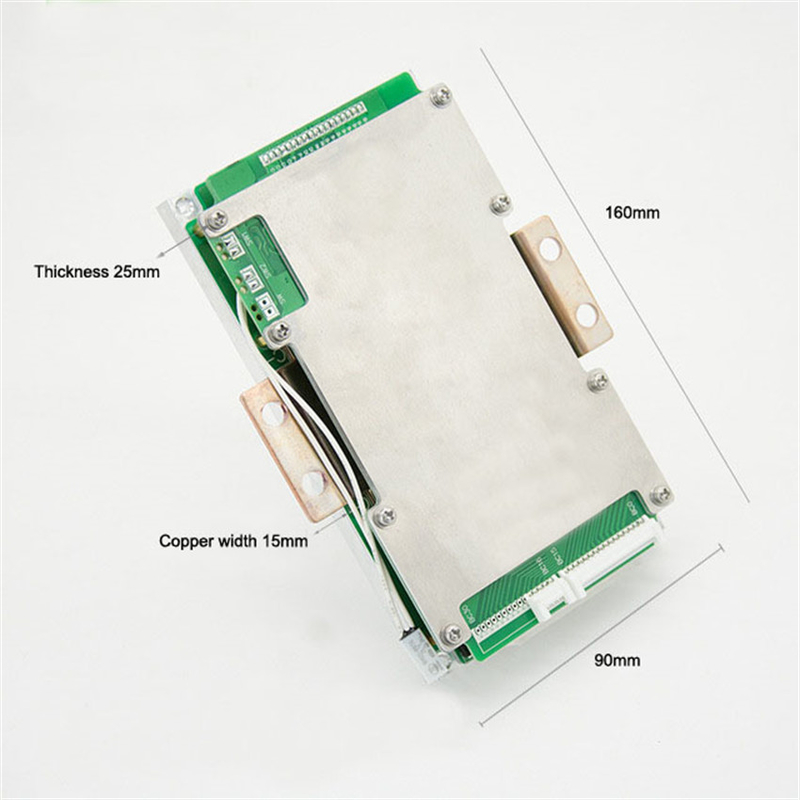

Rozmiar::
160*90*25mm
Prąd rozładowania::
200A
Podkreślić:

Płytka zabezpieczająca baterię 72V Lifepo4

,

tablica zabezpieczająca baterię 24S Lifepo4

,

tablica zabezpieczająca baterię 200A 24V

Warunki płatności i wysyłki
Minimalne zamówienie
1 szt.
Cena
To be negotiated
Szczegóły pakowania
Pakowane w karton eksportowy
Czas dostawy
Do negocjacji
Zasady płatności
T/T, Western Union, MoneyGram
Możliwość Supply
100000 sztuk / miesiąc
Opis produktu

8S 20S 24S 24V 72V 200A LIFEPO4 BMS System zarządzania akumulatorem Litowa płytka zabezpieczająca akumulator Lifepo4



Ten BMS jest przeznaczony do akumulatorów do falownika, rowerów elektrycznych i motocykli elektrycznych. Może być stosowany do
baterie litowe o różnych właściwościach chemicznych, np. litowo-jonowy, litowo-polimerowy.Fosforan litowo-żelazowy itp. Płyta ochronna ma dużą ładowność, a maksymalny ciągły prąd rozładowania może osiągnąć 200A

● Ochrona serii 3-30 komórek
● Różne funkcje ochrony ładowania i rozładowania
● Rozładowanie nadprądowe, zabezpieczenie przeciwzwarciowe procesów funkcjonalnych sprzętu
● rezerwuje wyłącznik kontroli rozładowania i pozycję zabezpieczenia temperatury rozładowania,
● Bardzo niski pobór prądu statycznego
● Zawiera funkcję wyrównywania ładowania

Zalety:
1. Inteligentny i potężny MOS, importowany układ scalony, zintegrowane rozwiązanie.
2. Wyposażony w czujnik temperatury, zachowany przełącznik sterujący.
3. Sprzedaż fabryczna, im większa ilość, tym niższa cena.
4. Dostosowanie wsparcia (rozmiar PCB/materiał i długość przewodów balansujących i linii wyjściowej/wymiana materiału aluminiowej powłoki/zmiana parametrów/zwiększenie funkcji przechowywania danych)

Opis funkcji ochrony
Ochrona przed przeładowaniem:

Gdy akumulator jest w stanie naładowania, napięcie stale rośnie.Gdy płyta ochronna wykryje, że napięcie dowolnej komórki jest wyższe niż wartość ochrony przed przeładowaniem, płyta ochronna natychmiast rozpocznie odliczanie czasu. Gdy czas osiągnie opóźnienie ochrony przed przeładowaniem, płyta ochronna wyłączy w tym czasie ładującą się lampę MOS , nie można go naładować.

Odzyskiwanie ochrony przed przeładowaniem:

Po pojawieniu się ochrony przed przepięciem na płycie ochronnej napięcie akumulatora będzie płynąć
w dół pod statycznym lub rozładowanym stanem akumulatora.Gdy płyta ochronna wykryje, że każde napięcie jest niższe niż napięcie odzyskiwania ochrony przed przeładowaniem, płyta ochronna wyśle ​​sygnał i włączy ładującą lampę MOS do ładowania.

Ochrona przed nadmiernym rozładowaniem:

Gdy akumulator jest w stanie rozładowania, napięcie spada.Gdy płyta ochronna wykryje, że napięcie dowolnego ogniwa jest niższe niż wartość ochrony przed przeładowaniem, płyta ochronna natychmiast rozpocznie odliczanie czasu.Gdy czas osiągnie opóźnienie ochrony przed nadmiernym rozładowaniem, sygnał wyjściowy płyty zabezpieczającej wyłączy rozładowaną rurę MOS, obwód blokady obciążenia będzie działał, ale w tym momencie nie może się rozładować.

Odzyskiwanie ochrony przed nadmiernym rozładowaniem:

Po pojawieniu się ochrony przed nadmiernym rozładowaniem na płycie ochronnej napięcie akumulatora będzie
podnoszenie się pod statycznym lub rozładowanym stanem akumulatora.Gdy płyta zabezpieczająca wykryje, że każde napięcie jest wyższe niż napięcie powrotne zabezpieczenia przed nadmiernym rozładowaniem.W tym momencie odłącz obciążenie lub ładowanie, płyta ochronna wyśle ​​sygnał i włączy ładującą rurę MOS do ładowania.

Zabezpieczenie nadprądowe:
Gdy bateria znajduje się w stanie statycznym lub rozładowania, prąd nagle wzrasta.Gdy płyta zabezpieczająca wykryje, że prąd osiąga wartość zabezpieczenia nadprądowego, płyta zabezpieczająca rozpocznie odliczanie czasu w tym czasie.Gdy czas trwania prądu w obwodzie osiągnie czas opóźnienia zabezpieczenia nadprądowego, sygnał wyjściowy płyty zabezpieczającej wyłączy rozładowaną rurę MOS, a obwód blokady obciążenia będzie działał.W tej chwili nie można przeprowadzić rozładowania.

Odzyskiwanie ochrony nadprądowej:
Po pojawieniu się zabezpieczenia nadprądowego rozładowania na płycie ochronnej, rozładowania rura MOS jest wyłączona, a prąd w pętli staje się 0. W tym czasie obciążenie jest odłączane lub ładowane, sygnał wyjściowy płyty ochronnej włącza się rura wyładowcza MOS do rozładowania.
Przedmiotów
Min.
Maks.
Jednostka
Opis
Wilgotność robocza
-20
+70
℃
Normalny zakres temperatur pracy
Temperatura przechowywania
-40
+85
℃
Wilgotność
Ciągły prąd rozładowania
200A
Rozładowanie nad prądem ochrony
2 ~ 3 razy ciągły prąd rozładowania
+70
℃
Normalny zakres temperatur pracy
Mosfet
<10mΩ
Prąd ładowania
200A
Napięcie ładowania
Bateria Lifepo4: seria * 3,65 V akumulator litowo-jonowy: seria * 4,2 V



Ochrona przed nadmiernym ładowaniem:
Napięcie równowagi:



Napięcie wykrywania: Lifepo4: 3,75 ± 0,05 V Li-ion: 4,25 ± 0,05 V
Napięcie początkowe: Lifepo4: ≥3,5 V Li-ion: ≥4,18 V



Czas opóźnienia wykrywania: 500 ~ 1500 mS
Napięcie odzyskiwania: Lifepo4: <3,5 V Li-ion: <4,18 V



Napięcie odzyskiwania: Lifepo4: 3,55 ± 0,05 V Li-ion: 4,15 ± 0,05 V
Prąd balansu: 22-33mA



Ochrona przed nadmiernym rozładowaniem:
Zabezpieczenie nadprądowe:



Napięcie wykrywania: Lifepo4: 2,2 ± 0,1 V Li-ion: 2,7 ± 0,1 V
Prąd wykrywania: 2 ~ 3 razy ciągły prąd rozładowania



Czas opóźnienia wykrywania: 4000 ~ 6000mS
Czas opóźnienia wykrywania: 500 ~ 1500 mS



Napięcie odzyskiwania: Lifepo4: 2,7 ± 0,1 V Li-ion: 3,0 ± 0,1 V
Stan regeneracji: odłącz ładowarkę



Krótka ochrona:
Ochrona temperatury



Stan wyzwalania: zwarcie obciążenia zewnętrznego
Ochrona przed wysoką temperaturą rozładowania ładunku: 75 ± 5 ℃



Czas opóźnienia wykrywania: 300 ~ 600uS




Stan regeneracji: Zdejmij ładunek









24V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną 024V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną 124V 72V Lifepo4 Płytka zabezpieczająca baterię 8S 20S 24S 200A do zasilania energią słoneczną 2
