Litowy system BMS
>
|
| Miejsce pochodzenia | CE |
| Orzecznictwo | RoHS, CCC, ISO |
| Numer modelu | 3-4 Litowy system BMS S14.4V |

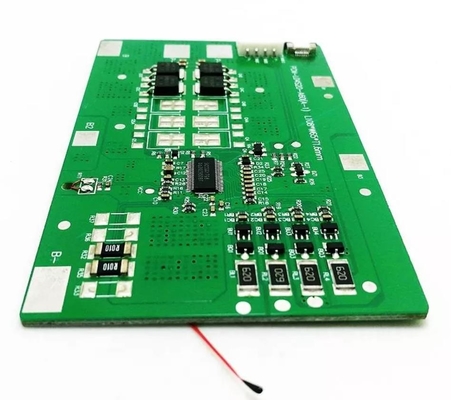

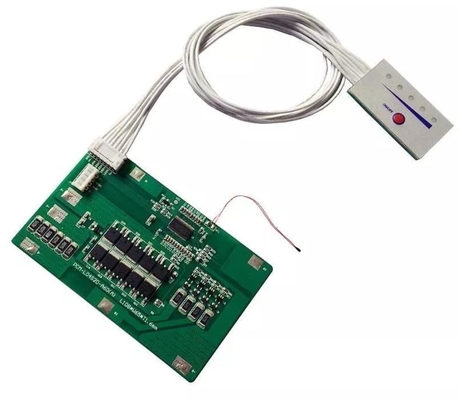

60A Stałe ładowanie i prąd 11,1 V lub 14,4 V litowy system BMS z akumulatorem litowo-jonowym 3S lub 4S
Aplikacja: To jest BMS dla 3 serii 12.6 V (11.1) V lub 4S 16.8 V (14.4 V) akumulator litowy o stałym stałym prądzie rozładowania 60A, który byłby stosowany do konwertera lub systemu zasilania energią słoneczną.
| NIE. | Obiekt testowy | Kryterium | ||
| litowo-jonowy | życiepo4 | |||
| 1 | Napięcie | Napięcie ładowania | Prąd stały: 16,8 V 4,2 V/ogniwo | Prąd stały: 14,4 V 3,6 V/CV |
| Zrównoważyć napięcie dla pojedynczego ogniwa | 4,20 ± 0,025 V | 3,60 ± 0,025 V | ||
| 2 | Aktualny | Prąd bilansu dla pojedynczej celi | 42±5mA | |
| Obecne zużycie | ≤20μA | |||
| Maksymalny ciągły prąd ładowania | 50A | |||
| Maksymalny ciągły prąd rozładowania | 50A | |||
| 3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania przeładowania dla pojedynczego ogniwa | 4,25 ± 0,025 V | 3,9 ± 0,025 V |
| Czas opóźnienia wykrywania przeładowania | 0,5S-2S | |||
| Napięcie wyzwalające nadmierne ładowanie dla pojedynczego ogniwa | 4,05 ± 0,05 V | 3,8 ± 0,05 V | ||
| 4 | Zabezpieczenie przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczego ogniwa | 2,5 ± 0,08 V | 2,0 ± 0,08 V |
| Czas opóźnienia wykrywania nadmiernego rozładowania | 10mS-200mS | |||
| Napięcie wyzwalające nadmierne rozładowanie dla pojedynczego ogniwa | 3,0 ± 0,1 V | 2,5 ± 0,1 V | ||
| 5 | Zabezpieczenie nadprądowe | Nadmierne napięcie wykrywania | 0,2 ± 0,025 V | 0,1 ± 0,025 V |
| Nadprądowy prąd wykrywania | 150±30A | |||
| Czas opóźnienia detekcji | 5ms-20ms | |||
| Warunek wydania | odetnij ładunek i naładuj | |||
| 6 | Krótka ochrona | Warunek wykrywania | Zwarcie zewnętrzne | |
| Czas opóźnienia detekcji | 200-500us | |||
| Warunek wydania | odetnij ładunek i naładuj | |||
| 7 | Opór | Obwód ochronny (MOSFET) | ≤20mΩ | |
| 8 | Temperatura | Zakres temperatury pracy | -40~+65ºC | |
| Zakres temperatur przechowywania | -40~+125ºC | |||
notatki ;1. Przed akumulatorem należy ocenić stan komórki w dobrym stanie konsystencji (inne napięcie powinno
nie więcej niż 0,05 V, impedancja wewnętrzna nie powinna przekraczać 0,5 mO, różnica pojemności nie powinna przekraczać 30 mA)
w przypadku akumulatora NCM lub akumulatora litowo-jonowego napięcie początkowe nie powinno przekraczać 4 V i nie powinno być niższe niż 3 V,
akumulator należy najpierw połączyć równolegle, a następnie wykonać połączenie szeregowe
2. Najpierw podłącz przewód B, a następnie ściśle w kolejności od 1 ogniwa dodatniego do 4 ogniw dodatnich.
Uwaga: Proszę podłączyć te przewody w kolejności ściśle jak powyżej, aby uniknąć potencjalnego uszkodzenia baterii BMS.
